当前位置：【检验检测】阻燃性试验（垂直）V0阻燃测试
点击次数：1416 日期：2025-06-16
测试标准：
UL94-2018、GB 4943.1-2011、GB/T 2408-2008、GB/T 5169.16-2017等
测试范围：
塑料、泡沫塑料、薄膜、纺织物、涂料、橡胶等，不适用于建筑类材料。
样品要求：
长×宽：125±5mm × 13.0±0.5mm，最大厚度不超过 13mm，准备两组样品，每组10个样品。
样品预处理：
①在23±2℃，50±5%RH环境条件放置48h；
②70℃老化168h，然后在干燥器中放置至少4h冷却至室温。
测试步骤：
火焰高度20±1 mm，本生灯置于样品下方正中心位置，本生灯管口距样品底端10±1mm，点火时间为10±0.5 s，点火10±0.5 s后以300 mm/sec的速度移开本生灯至少150 mm，同时开始记录余焰时间t1，余焰停止时应立即点燃10±0.5 s，点火10±0.5 s后以300 mm/sec的速度移开本生灯至少150 mm，同时记录余焰时间t2和余燃时间t3。
火焰等级的评定：
判定条件 V-0 V-1 V-2
UL94-2018、GB 4943.1-2011、GB/T 2408-2008、GB/T 5169.16-2017等
测试范围：
塑料、泡沫塑料、薄膜、纺织物、涂料、橡胶等，不适用于建筑类材料。
样品要求：
长×宽：125±5mm × 13.0±0.5mm，最大厚度不超过 13mm，准备两组样品，每组10个样品。
样品预处理：
①在23±2℃，50±5%RH环境条件放置48h；
②70℃老化168h，然后在干燥器中放置至少4h冷却至室温。
测试步骤：
火焰高度20±1 mm，本生灯置于样品下方正中心位置，本生灯管口距样品底端10±1mm，点火时间为10±0.5 s，点火10±0.5 s后以300 mm/sec的速度移开本生灯至少150 mm，同时开始记录余焰时间t1，余焰停止时应立即点燃10±0.5 s，点火10±0.5 s后以300 mm/sec的速度移开本生灯至少150 mm，同时记录余焰时间t2和余燃时间t3。
火焰等级的评定：
判定条件 V-0 V-1 V-2
| 判定条件 | V-0 | V-1 | V-2 |
|---|---|---|---|
| 每个独立的样品燃烧持续的时间t1或t2 | ≤10s | ≤30s | ≤30s |
| 对任意处理组的五个样品的总的燃烧持续时间t1+t2 | ≤50s | ≤250s | ≤250s |
| 在第二次火焰施加后，每个独立的样品燃烧持续时间和灼热燃烧时间t2+t3 | ≤30s | ≤60s | ≤60s |
| 任一样品持续燃烧和灼热燃烧是否到夹持样品的夹子处 | 否 | 否 | 否 |
| 燃烧颗粒或滴落物是否引燃脱脂棉 | 否 | 否 | 是 |

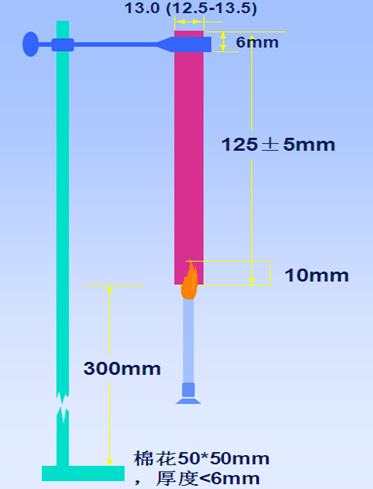

测试示意图
__________________________________________________________________________________________
专业三方检测，护航高端制造！
✅ 技术骨干团队——深耕电子制造、汽车电子、半导体、航空航天领域，精通IEC、AEC-Q、GJB等国际/行业标准，精准把控检测每一环！
✅ 全项目覆盖——从元器件可靠性到整机性能验证，提供EMC、环境应力、失效分析、材料表征等一站式权威检测，报告获CNAS/CMA认可！
✅ 高性价比之选——比同行低15%，快速交付不降标准，助力企业降本增效，加速产品上市！
立即扫码微信咨询，速享优惠！
为什么选我们？
电子制造：PCB/PCBA测试、失效分析、RoHS/REACH合规。
汽车电子：AEC-Q100/104车规级认证、振动/盐雾测试。
半导体：芯片可靠性、ESD防护、热阻测试。
航空航天：高低温循环、机械冲击、材料阻燃认证。
权威报告+极速交付，让您的产品全球无忧！
